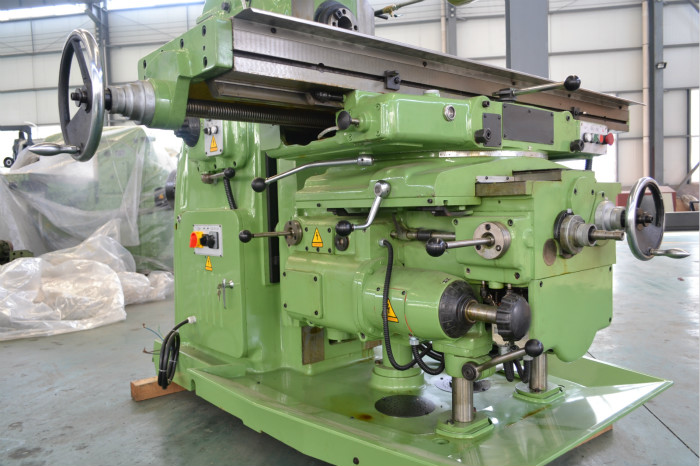

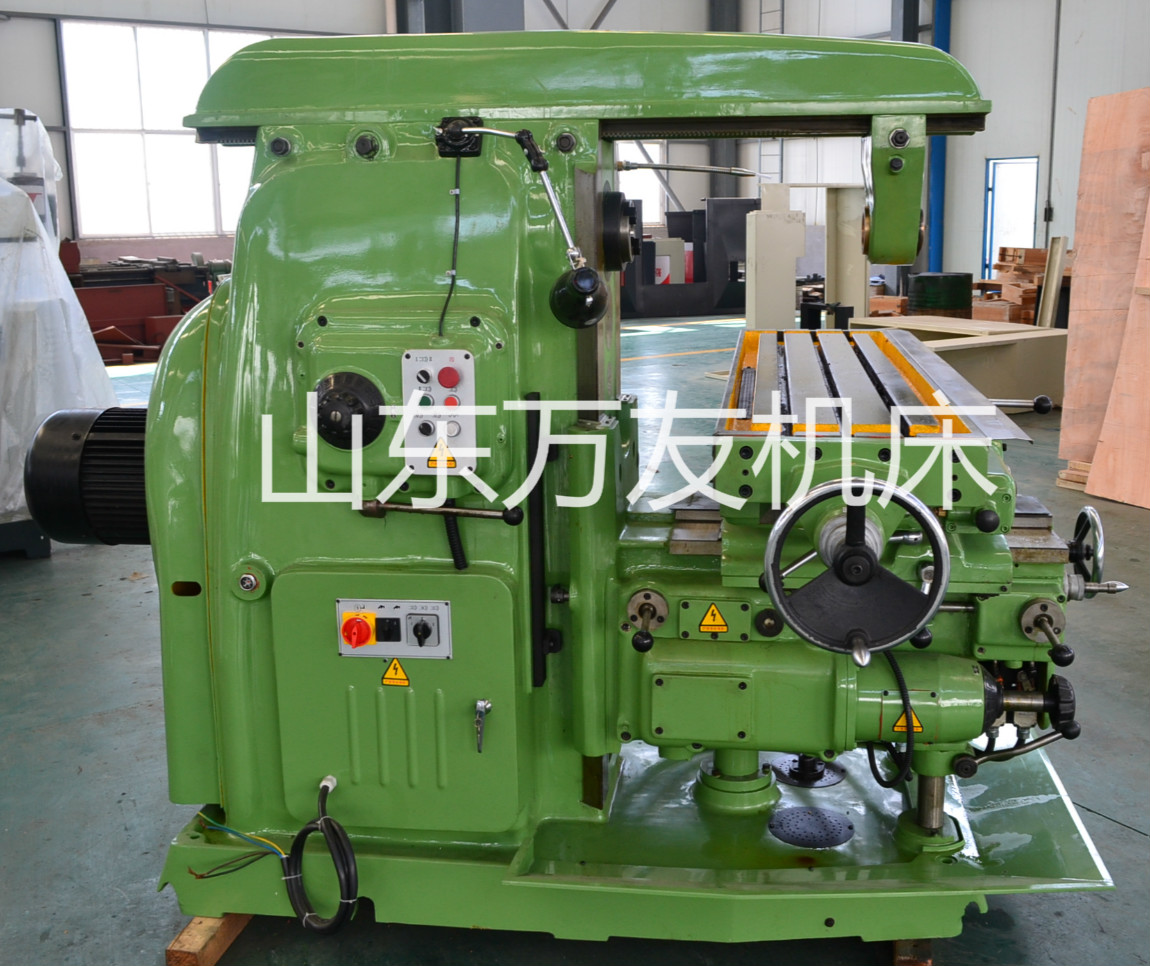

X6140萬能銑床







X6140系列萬能升降臺銑床產品簡介:

    該機床具有足夠的剛性和功率,擁有強大的加工能力,能進行高速和承受重負荷的切削工作,齒輪加工。

 結構特點:

      1、X6140萬能銑床底座、機身、工作臺、中滑座、升降滑座等主要構件均采用高強度材料鑄造而成,并經人工時效處理,從而保證了機床長期使用的穩定性。
  2、機床主軸軸承為圓錐滾子軸承,萬能銑床主軸采用三支承結構,主軸的系統剛度好,承載能力強,且主軸采用能耗制動,制動轉矩大,停止迅速、可靠。
  3、工作臺水平回轉角度±45°,拓展了機床的加工范圍。主傳動部分和工作臺進給部分均采用齒輪變速結構,調速范圍廣,變速方便,快捷。
  4、工作臺X/Y/Z向有手動進給、機動進給和機動快進三種,進給速度能滿足不同的加工要求;快速進給可使工件迅速到達加工位置,加工方便、快捷,縮短非加工時間。
  5、本機床X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理,配合強制潤滑,提高精度,延長機床的使用壽命。
  6、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑,減小機床的磨損,保證機床的高效運轉;同時,本機床冷卻系統通過調整噴嘴改變冷卻液流量的大小,滿足不同的加工需求。
  7、本機床設計符合人體工程學原理,操作方便;操作面板均使用形象化符號設計,簡單直觀。
  8、床身用來固定和支承銑床各部件。頂面上有供橫梁移動用的水平導軌。前壁有燕尾形的垂直導軌,供升降臺上下移動。內部裝有主電動機,主軸變速機構,主軸,電器設備及潤滑油泵等部件。
  9、橫梁橫梁一端裝有吊架,用以支承刀桿,以減少刀桿的彎曲與振動。橫梁可沿床身的水平導軌移動,其伸出長度由刀桿長度來進行調整。
  10、主軸是用來安裝刀桿并帶動銑刀旋轉的。主軸是一空心軸,前端有7:24的精密錐孔,其作用是安裝銑刀刀桿錐柄。
  11、縱向工作臺由縱向絲杠帶動在轉臺的導軌上作縱向移動, 以帶動臺面上的工件作縱向進給。臺面上的 T形槽用以安裝夾具或工件。
  12、橫向工作臺位于升降臺上面的水平導軌上,可帶動縱向工作臺一起作橫向進給。
  13、轉臺可將縱向工作臺在水平面內扳轉一定的角度(正、反均為0~45度),以便銑削螺旋槽等。         14、升降臺可以帶動整個工作臺沿床身的垂直導軌上下移動, 以調整工件與銑刀的距離和垂直進給。
  15、底座底座用以支承床身和升降臺,內盛切削液。


主要技術參數

Specifications

Units

X6140萬能銑床

工作臺尺寸

Table size

mm

1700×400

工作臺T型槽個數/寬度/間距

Number/Width/Distance of T-slot

mm

3-18-90

工作臺最大承重

Max. load of table

kg

800

X向(工作臺縱向)手動/機動

Longitudinal travel (manual/auto)

mm

900/880

Y向(滑座橫向)手動/機動

Transverse travel (manual/auto)

mm

315/300

Z向(升降臺垂向)手動/機動

Vertical travel (manual/auto)

mm

380/360

切削進給速度

Cutting feed speed

mm/min

X,Y: 23.5-1180, Z: 8-394

快速移動速度

Rapid feed speed

mm/min

X:2300,Y:2300,Z:770

主軸轉速范圍

Spindle speed range

rpm

30-1500

主軸轉速級數

Spindle speed step

級

18

主軸中心至工作臺面距離

Distance between spindle axis and table surface

mm

30-410

主軸電機功率

Spindle motor power

kW

11

外形尺寸

Overall dimension

mm

2556×2159×1800

整機重量

Machine weight

kg

3850
