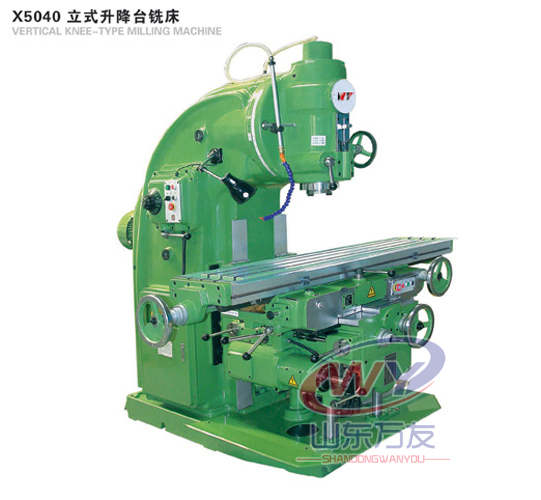

X5040立式銑床



一、產品簡介與用途

    X5040立式銑床是一種強力金屬切削機床,該機床剛性強,進給變速范圍廣,能承受重負荷切屑。主軸錐孔可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、成型銑刀、端面銑刀等刀具,適于加工各種零件的平面、斜面、溝槽、孔等,是機械制造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。

二、主要結構特點

1 銑床結構本身有足夠的剛性,能承受重負荷的切削工作。
2 有足夠的功率和很廣的變速范圍,能充分發揮刀具的效能,并能使用硬質合金刀進行高速切削。
3 在機床的前面和左面,各有一套功能相同的電鈕和操作手柄,工作者可以選擇方便的位置進行工作。
4 機床操作方便簡單。主軸的啟動、停止和工作臺快速移動的開動,都有明顯的按鈕。工作臺進給可以有手柄操縱,其進給方向和操作手柄所指的方向一致,也可機動。主軸的轉速的進給量用變速盤來選擇。
5 主軸變速和進給變速機構裝有沖動裝置,是變速時齒輪順利嚙合。
6 銑床主要傳動零件均用合金鋼支撐,容易磨損的零件均用耐磨材料制成,保證了機床有足夠長的使用壽命。
7  容易磨損的部分都有消除間隙的調整裝置,保證了機床的精度和工作平穩。
8 有良好的安全裝置。手動進給和機動進給間有互鎖機構,行程有限位撞塊保證操作者及機床安全。
9 主軸采用電磁離合器制動,迅速、平穩。當加工完畢或其他原因而需要停止機床時,只需按一下“停止”按鈕,機床的全部運動立即停止。
10  銑床能進行順銑和逆銑加工。
11 工作臺在三個方向上都能進行快速移動,減少輔助時間,提高生產效率。
12 工作臺橫向和垂向的移動,集中地由一個手柄。操作者用該手柄可以控制工作臺的兩個方向的進給運動。
13 機床有完善的潤滑系統,重要的傳動零件和軸承由機動油泵進給進行自動潤滑,同時設有指示器進行經常檢查,需要手動潤滑的部位具有加油點均設在明顯處。
14 各重要傳動件和主軸均安裝在滾動軸承上,提高了傳動效率。柱子上滾動軸承還能調整,保證了主軸精度。




主要技術參數
Units
X5040/X53K立式銑床
工作臺尺寸
mm
1700×400
T型槽個數/寬度/間距
mm
3-18-90
工作臺最大承重
kg
800
X向(工作臺縱向)手動/機動
mm
900/880
Y向(滑座橫向)手動/機動
mm
315/300
Z向(升降臺垂向)手動/機動
mm
385/365
切削進給速度
mm/min
X:23.5-1180,Y:23.5-1180,Z:8-394
快速移動速度
mm/min
X:2300,Y:2300,Z:770
主軸轉速范圍
r/mm
30-1500
主軸轉速極數
級(stpes)
18
主軸軸向移動距離
mm
85
主軸最大回轉角度

±45˚
主軸端面至工作臺距離
mm
30/500
主軸電機功率
kW
11
機床外形尺寸(長*寬*高)
mm
2556*2159*2298
凈重
kg
4250
